En Greening-e México, la seguridad es nuestra principal prioridad. Por ello, nos enfocamos en integrar las últimas tecnologías que minimicen los riesgos en los sistemas fotovoltaicos que diseñamos e instalamos. La implementación del Sistema Integrado de Apagado Rápido (RSD, por sus siglas en inglés), representa un avance significativo en la seguridad. Este sistema protege tanto a las personas como a las instalaciones de los peligros asociados con los altos voltajes en corriente directa, que pueden causar desde quemaduras graves hasta riesgos de incendios.
Según datos del Fraunhofer ISE, hay más de 1.4 millones de instalaciones de energía solar en México. Desde el 1 de febrero de 2019, en los últimos 20 años se han registrado aproximadamente 350 incendios en sistemas solares, representando solo el 0,06 % del total, 120 causados por el sistema solar.
¿Como funciona el Sistema de Apagado Rápido?

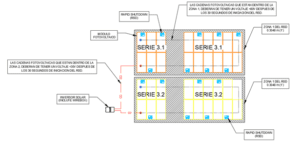

El Sistema de Apagado Rápido (RSD) es esencial para la seguridad de los sistemas fotovoltaicos. Su función principal es reducir el voltaje en la instalación a un nivel seguro en un máximo de 30 segundos tras su activación. Esta tecnología esta validada mediante la normativa del Código Eléctrico Nacional (NEC 2017, Art.690.12) donde se definen dos zonas dentro de la instalación para instalar el sistema.
El protocolo de funcionamiento del Sistema de Apagado Rápido no elimina por completo el riesgo de descarga eléctrica en sistemas fotovoltaicos, pero si lo reduce significativamente. Actúa como una medida de seguridad preventiva, minimizando los riesgos de los altos voltajes de corriente continua que generan estos sistemas y ayudando a prevenir posibles incendios.
¿Cuántos tipos de sistema de apagado rápido existen?
Actualmente, existen tres tipos principales de sistemas de apagado rápido:
- Dispositivos de apagado rápido basados en la electrónica de potencia a nivel modular (MLPE, por sus siglas en inglés – Module Level Power Electronics): Este tipo de sistemas puede desconectar el módulo fotovoltaico del string cuando se recibe el comando de apagado.
- Dispositivos de cadena fotovoltaica: Estos dispositivos se instalan al final de cada cadena fotovoltaica y pueden desconectar la cadena fotovoltaica de la caja combinadora o del inversor cuando se recibe un comando de apagado.
- Dispositivos de integrados al inversor solar: Estos dispositivos están integrados o conectados al inversor solar y pueden desconectar la entrada de corriente directa (CD) del arreglo fotovoltaico.
El Sistema de Apagado Rápido (RSD) en materia de certificación:
El uso de dispositivos o equipos en instalaciones fotovoltaicas que no han sido probados y certificados por entidades reconocidas como los laboratorios UL (Underwriters Laboratories) expone a las empresas instaladoras a posibles violaciones de la normativa, así como a posibles daños a la propiedad, al personal de mantenimiento y al cliente. Es crucial seleccionar equipos que hayan sido ensayados, inspeccionados y certificados conjuntamente como un “Sistema” de Apagado Rápido según la norma UL PVRSS (Photovoltaic Rapid Shutdown Systems).
La norma UL 3741, en colaboración con la American National Standards Institute (ANSI) y el Canadian Electrical Code (CEC), proporciona la certificación para la desconexión rápida dentro de los arreglos fotovoltaicos, junto con la electrónica de potencia de control. Estos requisitos están diseñados para de cumplir con los estándares del NEC 2020 en cuanto al control de riesgos de choque eléctrico, estableciendo los límites del arreglo segun lo especificado en la sección 690.12 (B) (2).
Normativa en México, ¿Es obligatorio el Sistema de Apagado Rápido (RSD)?
En México, la normativa sobre el Sistema de Apagado Rápido en instalaciones fotovoltaicas es un tema en desarrollo. Aunque la normativa actual (NOM-001-SEDE-2012) no menciona específicamente el RSD, se anticipa que la próxima revisión (NOM-001-SEDE-2018) podrá incluir disposiciones al respecto.
En Greening-e México, aspiramos a liderar en el diseño de ingeniería de proyectos fotovoltaicos. Por esta razón, no nos limitamos cumplir únicamente con la normativa vigente, sino que también incorporamos Sistemas de Apagado Rápido en algunos de nuestros proyectos. Si deseas aumentar la seguridad en tus instalaciones fotovoltaicas, puedes considerar estas tecnologías en tu diseño utilizando como referencia el Título 4, sección 4.4.1.8 de la norma actual.
